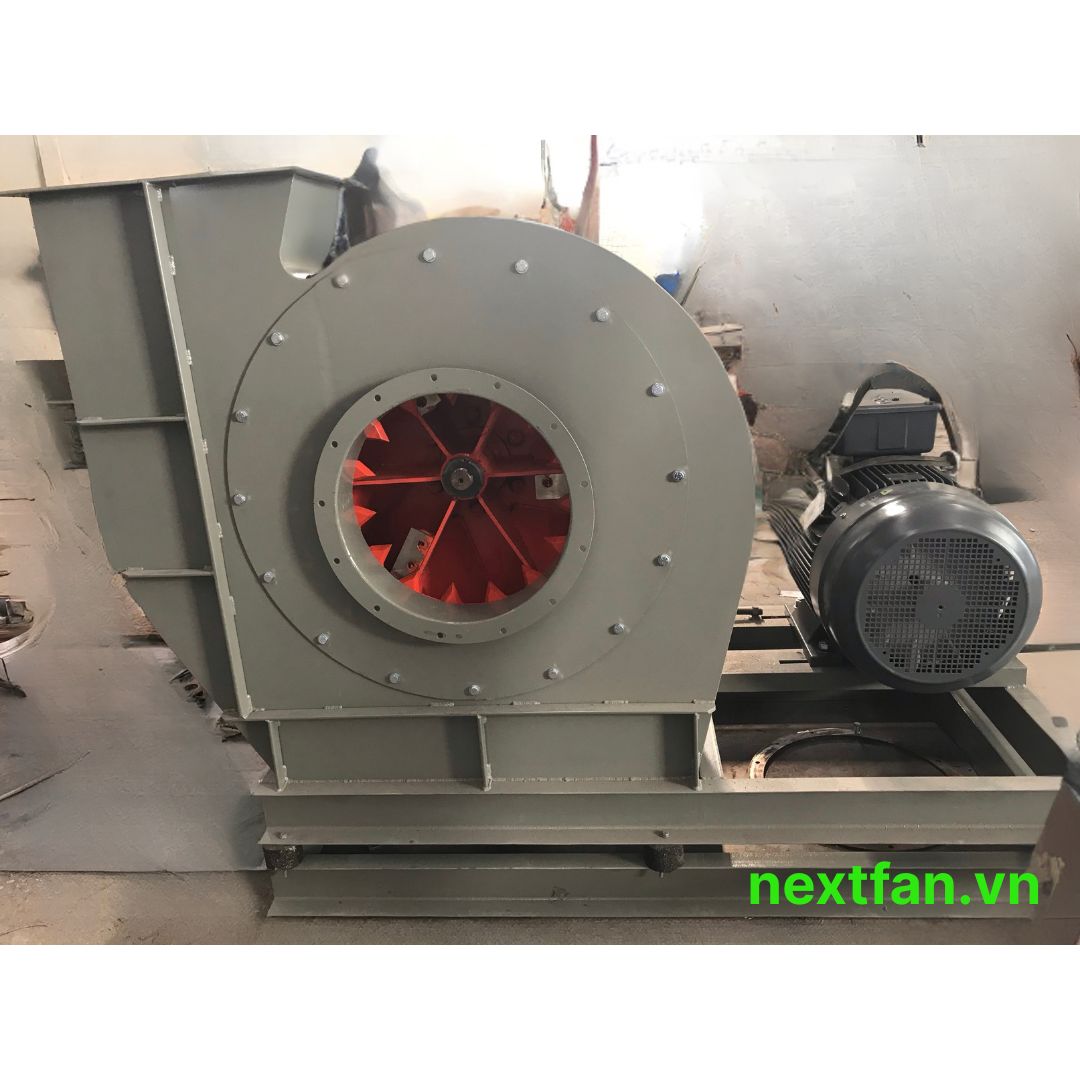

Quạt ly tâm hút biên giấy

Quạt ly tâm hút biên giấy là gì?

Quạt ly tâm hút biên giấy là loại quạt công nghiệp dùng lực ly tâm tạo áp suất hút – thổi để thu hồi và vận chuyển dải biên (trim) sau khi cắt mép giấy, carton, màng ghép, bao bì. Hệ thống thường kết hợp ống dẫn, dao cắt (nếu có), cyclone hoặc thùng chứa.

Tại sao gọi là “hút biên”?

“Biên” là mép thừa bị loại bỏ để đảm bảo khổ cắt chính xác. Thay vì thu gom thủ công, quạt sẽ hút dải này vào tuyến ống và đưa tới bộ tách hoặc máy ép.

Phân biệt với quạt thông gió thường

• Quạt thông gió: Lưu lượng lớn, áp thấp.
• Quạt ly tâm hút biên: Áp cao hơn, ổn định dòng hút, cuốn được dải dài.

Lý do nên dùng quạt ly tâm hút biên giấy trong dây chuyền

Nâng cao năng suất

Không cần dừng máy để dọn mép thải.

Giảm bụi & bảo vệ sức khỏe

Hệ thống kín hạn chế bụi giấy phát tán.

Tối ưu chi phí nhân công

Giảm sự tham gia của lao động thủ công, hạn chế thất thoát nguyên liệu.

Tăng tính chuyên nghiệp & an toàn

Xưởng gọn gàng, giảm nguy cơ trượt ngã do dải rơi.

Cấu tạo chính của quạt ly tâm hút biên giấy

Guồng (cánh)

Thường dạng backward (uốn ngược) để đạt hiệu suất và giảm ồn.

Vỏ xoắn (volute)

Định hướng dòng khí, chuyển đổi động năng thành áp tĩnh.

Trục & bạc đạn

Dùng vòng bi chịu tải; bôi trơn định kỳ theo ca làm việc.

Động cơ

Động cơ 3 pha 380V, IP55; có thể kết hợp biến tần để điều chỉnh lưu lượng.

Chân đế & giảm chấn

Pad cao su hoặc lò xo giúp giảm rung truyền xuống nền.

Phụ kiện kèm

• Ống hút (mềm + cứng)
• Van chỉnh lưu lượng
• Cyclone hoặc túi lọc
• Cảm biến chênh áp (tùy chọn nâng cấp)

Nguyên lý hoạt động của quạt ly tâm hút biên giấy

Không khí và dải biên đi vào cửa hút. Cánh quay nhanh tạo lực ly tâm, đẩy không khí ra vùng áp cao tại mép vỏ. Dải biên theo dòng đến cyclone hoặc bộ tách; không khí thoát ra, vật liệu rơi xuống thùng.

Lưu ý khí động học

• Ống càng thẳng càng giảm tổn thất áp.
• Tốc độ khí 18–28 m/s giúp cuốn dải không bị kẹt.

Tiêu chí chọn quạt ly tâm hút biên giấy phù hợp

Lưu lượng (Q)

Tính theo tiết diện ống và vận tốc khí. Ví dụ ống Ø160 mm (A ≈ 0,0201 m²), v = 22 m/s ⇒ Q ≈ 0,44 m³/s (~1580 m³/h).

Áp suất (P)

Phụ thuộc chiều dài ống, số co, bộ lọc. Hệ nhỏ – trung bình thường 1200–2500 Pa.

Vật liệu

Thép sơn tĩnh điện; môi trường ẩm hoặc vệ sinh cao dùng inox 304 phần tiếp xúc.

Hiệu suất – tiết kiệm điện

Chọn điểm làm việc gần BEP để giảm kWh/tấn sản phẩm.

Độ ồn

Mức < 80 dB(A) ở 1 m thường chấp nhận; có thể thêm ống tiêu âm.

Biến tần

Điều chỉnh lưu lượng theo khổ cắt, giảm điện năng lúc tải thấp.

Hậu mãi & phụ tùng

Ưu tiên đơn vị có sẵn vòng bi, cánh thay thế, dịch vụ cân bằng động.

Hướng dẫn lắp đặt quạt ly tâm hút biên giấy an toàn, hiệu quả

Vị trí đặt

Thoáng, dễ bảo trì, tránh nguồn nhiệt thải nóng.

Cố định

Dùng bu lông nở + pad cao su giảm rung.

Ống dẫn

• Giới hạn tối đa 3 co 90° trong tuyến ngắn.
• Ưu tiên bán kính cong R ≥ 1,5D.

Điện & điều khiển

Aptomat riêng, nối đất, tủ biến tần IP54 nếu môi trường bụi.

An toàn

Lưới chắn cửa hút, nhãn cảnh báo khu vực quay.

Bảo trì và khắc phục sự cố quạt ly tâm hút biên giấy

Lịch bảo trì gợi ý

• Tuần: kiểm tra rung, tiếng bất thường.
• Tháng: siết bulông, vệ sinh cửa hút.
• 3 tháng: bôi trơn (nếu vòng bi không kín).
• 12 tháng: cân bằng động lại khi mòn cánh.

Sự cố & xử lý

• Lưu lượng giảm: kiểm tra nghẹt ống hoặc túi lọc đầy.
• Rung mạnh: vòng bi mòn, lệch cân bằng, cánh bám bụi.
• Nóng động cơ: quá tải do tắc tuyến – đo dòng, mở van.
• Tiếng rít: thiếu mỡ bôi trơn.

Mẹo kéo dài tuổi thọ

Giữ tốc độ gió vừa đủ; cắt nhỏ biên dày để tránh kẹt và mòn cánh.

Ứng dụng và ví dụ tính toán sơ bộ

Ngành áp dụng

• In offset
• Cắt cuộn màng – giấy kraft
• Carton sóng
• Bao bì thực phẩm, nhãn mác

Ví dụ tổn thất

Tuyến: 18 m ống, 4 co 90°, cyclone.

• Ma sát ống: ~900 Pa
• Co: 4 × 120 = 480 Pa
• Cyclone + tách: 600 Pa
• Dự phòng: 300 Pa
• Tổng ≈ 2280 Pa → Chọn quạt 1600 m³/h @ ~2500 Pa, động cơ khoảng 4 kW (tùy hiệu suất).

Báo giá và tối ưu chi phí quạt ly tâm hút biên giấy

Yếu tố ảnh hưởng giá

• Vật liệu (CT3 vs inox)
• Độ dày cánh, vỏ
• Kiểu cánh (backward / radial)
• Biến tần kèm hay không
• Giải pháp tiêu âm

Khung giá tham khảo

• Quạt nhỏ (1–2 kW): vài chục triệu VNĐ
• Quạt trung bình (3–5 kW): cao hơn tùy áp & lưu lượng

Liên hệ Nextfan cung cấp thông số thực để nhận báo giá chính xác.

Tối ưu vận hành

• Dùng biến tần theo ca sản xuất
• Bảo trì định kỳ tránh quá tải
• Thiết kế ống chuẩn giảm 10–15% điện

Câu hỏi thường gặp về quạt ly tâm hút biên giấy

Có thể dùng quạt hướng trục thay thế?

Không khuyến nghị vì áp thấp, dễ kẹt dải dài.

Có cần dao cắt biên trước?

Dải dày hoặc rộng → nên cắt nhỏ để vận chuyển ổn định.

Tiếng ồn lớn xử lý thế nào?

Kiểm tra lệch cánh, bọc tiêu âm ống xả, thêm buồng giảm âm.

Khi nào thay vòng bi?

Khi rung tăng >25% so với ban đầu hoặc nhiệt gối >85°C.

Có cần cyclone?

Nên dùng để tách dải & giảm bụi vào túi lọc, kéo dài tuổi thọ.

Kết luận

Quạt ly tâm hút biên giấy là giải pháp giúp dây chuyền sạch hơn, ổn định và tiết kiệm nhân lực. Hiểu rõ cách tính lưu lượng – áp suất, chọn vật liệu, lắp đặt đúng và bảo trì định kỳ sẽ tối đa hiệu suất, giảm sự cố. Đừng để dải biên gây tắc nghẽn hay bụi phủ khắp xưởng – hãy xem tất cả sản phẩm để được tư vấn chọn quạt phù hợp nhu cầu thực tế của bạn!

Bạn cần bảng tính chi tiết hoặc gợi ý model? Gửi thông số (khổ cắt, chiều dài ống, số co) – chúng tôi sẽ giúp tối ưu miễn phí.
