Quạt ly tâm gián tiếp là gì?
Quạt ly tâm gián tiếp là loại quạt hút công nghiệp có cấu tạo hình con sên (xoắn ốc), với đặc điểm nhận dạng dễ thấy nhất là miệng hút gió và miệng thổi gió tạo thành góc vuông 90 độ. Điểm khác biệt quan trọng nhất của dòng quạt này nằm ở hệ thống truyền động: thay vì motor gắn trực tiếp lên trục cánh quạt, motor được đặt bên ngoài và truyền lực qua dây curoa và gối đỡ.
Nguyên lý hoạt động dựa trên lực ly tâm: không khí được hút vào từ tâm quạt, sau đó được các cánh quạt đẩy ra ngoài theo hướng tiếp tuyến nhờ lực quay tròn. Hệ thống truyền động gián tiếp giúp motor tránh tiếp xúc trực tiếp với dòng khí nóng, ẩm hoặc chứa tạp chất ăn mòn.

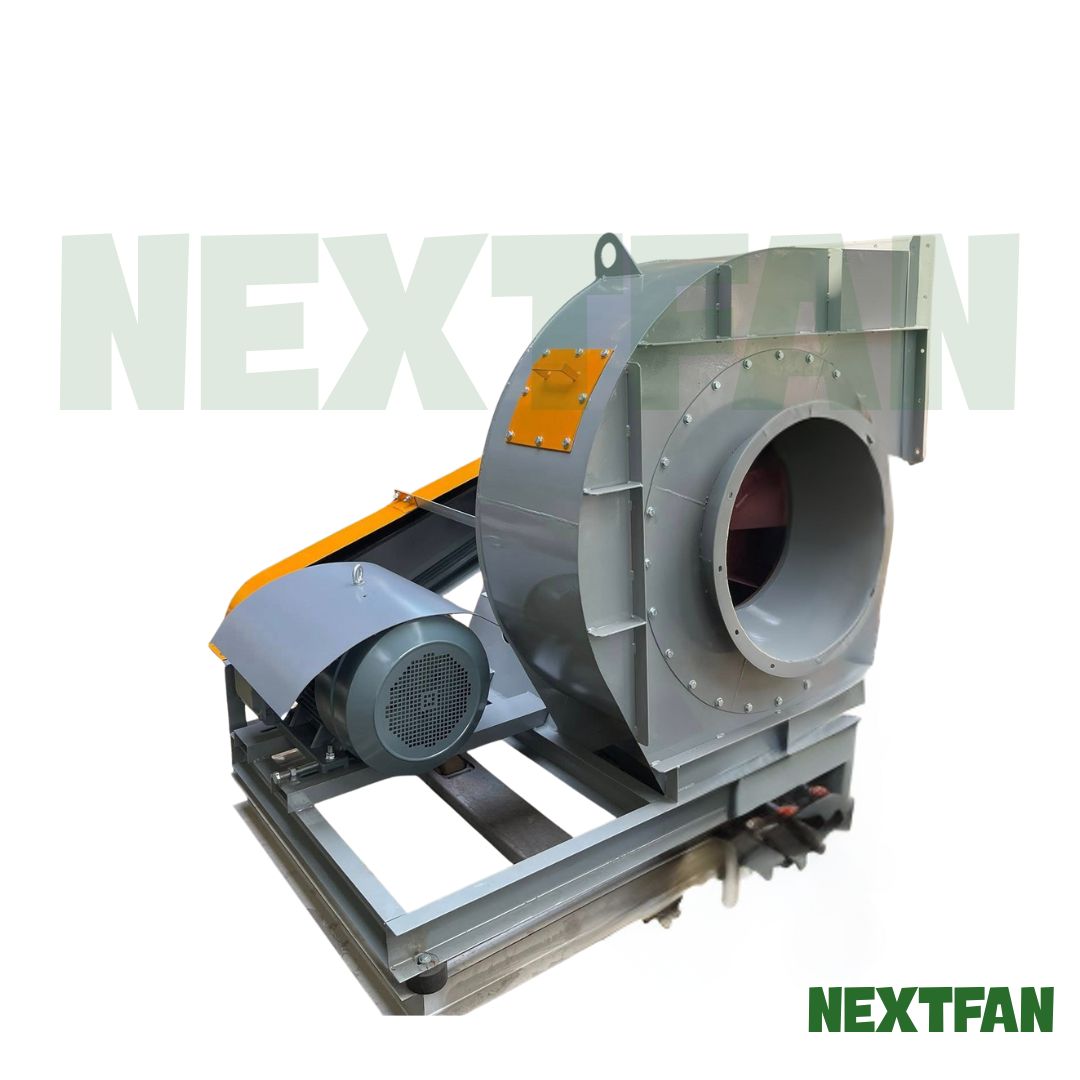

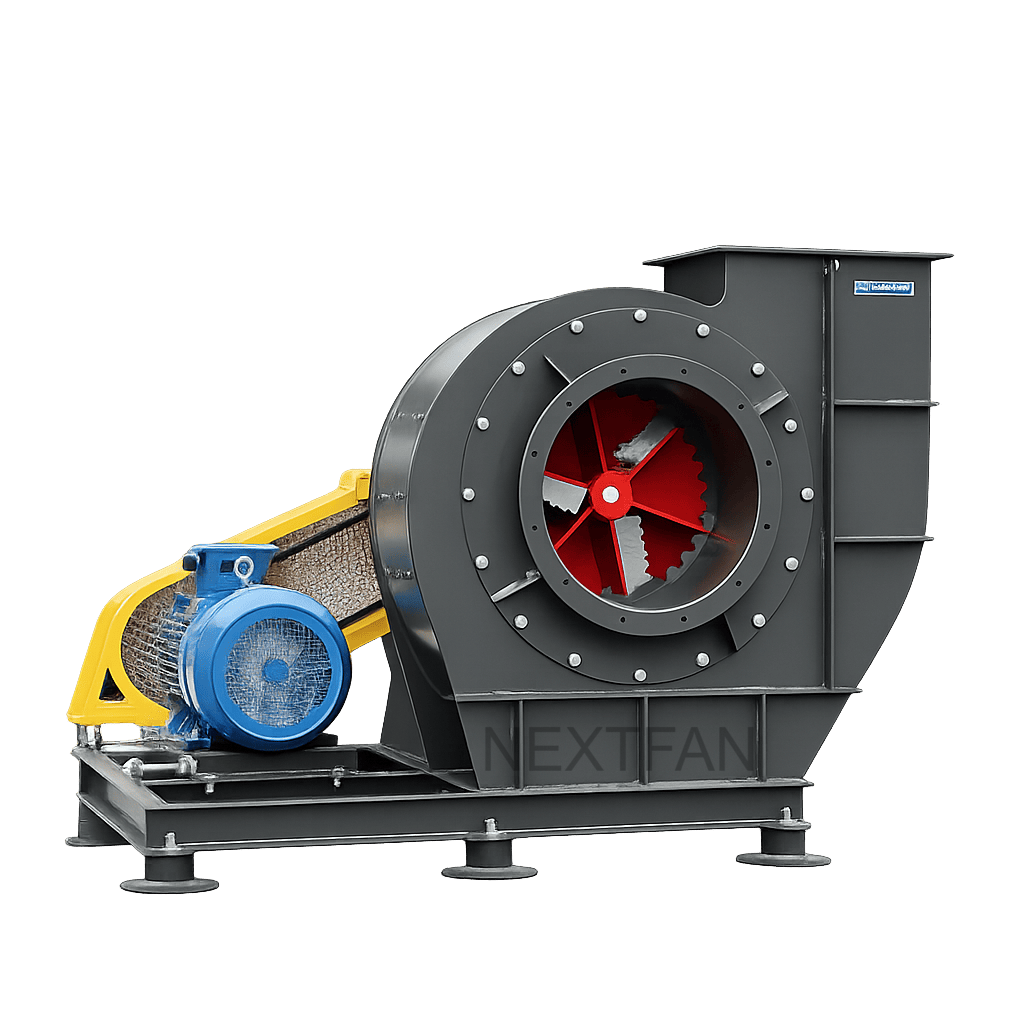

Cấu tạo quạt ly tâm gián tiếp
Quạt ly tâm gián tiếp gồm các bộ phận chính:
- Motor điện: Đặt bên ngoài dòng khí, kết nối với trục quạt qua hệ thống puly và dây curoa
- Dây curoa: Truyền lực quay từ motor đến trục cánh quạt, cho phép điều chỉnh tốc độ bằng cách thay đổi tỷ số puly
- Gối đỡ chịu nhiệt: Đỡ trục quạt, được thiết kế chịu nhiệt độ cao và chống rung động
- Cánh quạt (impeller): Hình xoắn ốc, tạo lực ly tâm đẩy không khí
- Vỏ quạt: Hình dạng con sên, dẫn hướng luồng khí từ tâm ra miệng thổi
- Khung đế: Cố định toàn bộ hệ thống, đảm bảo ổn định khi vận hành
Vật liệu chế tạo thường là thép carbon sơn tĩnh điện, thép không gỉ (inox 304, 316) cho môi trường ăn mòn, hoặc nhựa composite chống hóa chất.

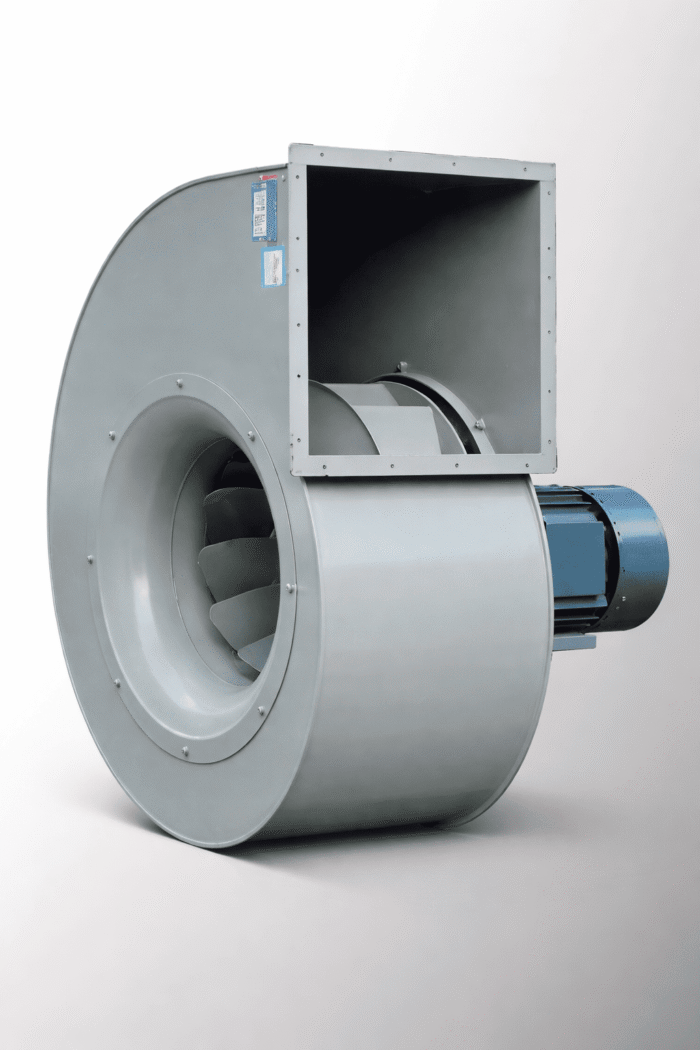

So sánh quạt ly tâm gián tiếp vs trực tiếp
| Tiêu chí | Quạt gián tiếp | Quạt trực tiếp |
|---|---|---|
| Vị trí motor | Ngoài dòng khí | Trong dòng khí |
| Truyền động | Dây curoa + gối đỡ | Trực tiếp trên trục |
| Lưu lượng | Thấp hơn 5-10% | Cao hơn |
| Chịu nhiệt | Rất tốt (>100°C) | Hạn chế (<80°C) |
| Bảo dưỡng | Dễ dàng | Khó hơn |
| Giá thành | Cao hơn 15-25% | Thấp hơn |
Khi nào nên chọn quạt gián tiếp?
- Môi trường nhiệt độ cao trên 80°C (lò sấy, lò nướng, khí thải)
- Không khí chứa hóa chất ăn mòn, bụi công nghiệp
- Cần bảo vệ motor để kéo dài tuổi thọ hệ thống
- Ưu tiên độ bền hơn hiệu suất tối đa
Ưu điểm và nhược điểm
Ưu điểm
✅ Bảo vệ motor tối ưu: Motor đặt ngoài dòng khí, không chịu tác động của nhiệt độ, hơi ẩm, hóa chất hay bụi bẩn
✅ Tuổi thọ cao: Gối đỡ chịu nhiệt giúp quạt hoạt động ổn định trong môi trường khắc nghiệt, tuổi thọ 10-15 năm
✅ Dễ bảo dưỡng: Có thể thay motor, curoa, gối đỡ mà không cần tháo toàn bộ hệ thống
✅ Điều chỉnh linh hoạt: Thay đổi tỷ số puly để điều chỉnh tốc độ và lưu lượng gió
✅ Áp suất cao: Phù hợp dẫn khí qua đường ống dài hoặc độ cao lớn
Nhược điểm
❌ Hiệu suất thấp hơn quạt trực tiếp 5-10% do ma sát dây curoa
❌ Giá thành cao hơn 15-25%
❌ Kích thước lớn hơn, chiếm nhiều diện tích
❌ Có thể gây tiếng ồn nếu curoa lỏng hoặc mòn
Ứng dụng của quạt ly tâm gián tiếp
Quạt ly tâm gián tiếp được sử dụng rộng rãi trong:
Xử lý khí thải công nghiệp: Hút khí nóng từ lò sấy, lò nướng; hút khói, hơi hóa chất trong nhà máy sơn, mạ điện, dệt nhuộm
Hệ thống hút bụi: Nhà máy chế biến gỗ, xi măng, thực phẩm, nơi có bụi công nghiệp nồng độ cao
Sấy khô: Sấy hải sản, nông sản, gỗ với nhiệt độ cao liên tục
Thông gió nhà xưởng: Môi trường nhiệt độ cao, khí độc, cần bảo vệ motor
Hệ thống HVAC: Cấp/thoát khí cho tòa nhà cao tầng qua đường ống dài
Các ngành công nghiệp điển hình: dệt nhuộm, chế biến thực phẩm, hóa chất, xi măng, gốm sứ, chế biến gỗ.
Hướng dẫn chọn quạt ly tâm gián tiếp
Để chọn quạt phù hợp, bạn cần xác định:
- Lưu lượng gió (m³/h): Tính theo diện tích và tần suất đổi gió
- Áp suất tĩnh (Pa): Phụ thuộc chiều dài đường ống và độ cao
- Nhiệt độ môi trường: Chọn gối đỡ và vật liệu phù hợp
- Thành phần khí: Xác định vật liệu chống ăn mòn (inox, composite)
- Công suất phù hợp: Từ 5-30 HP tùy quy mô
Checklist chọn mua:
- ☐ Xác định đúng lưu lượng và áp suất yêu cầu
- ☐ Chọn vật liệu phù hợp (thép/inox/composite)
- ☐ Kiểm tra gối đỡ chịu nhiệt nếu nhiệt độ >60°C
- ☐ Yêu cầu chứng nhận chất lượng, bảo hành 12-24 tháng
- ☐ So sánh giá từ 2-3 nhà cung cấp uy tín
Báo giá quạt ly tâm gián tiếp 2026
| Công suất | Giá tham khảo |
|---|---|
| 5 HP | 12 triệu đồng |
| 10 HP | 18 triệu đồng |
| 20 HP | 25 triệu đồng |
| 25 HP | 28 triệu đồng |
| 30 HP | 32 triệu đồng |
Giá có thể thay đổi theo vật liệu (thép/inox), thương hiệu và yêu cầu kỹ thuật.
Xem tất cả các sản phẩm quạt ly tâm Nextfan
Kết luận
Quạt ly tâm gián tiếp là giải pháp tối ưu cho môi trường công nghiệp khắc nghiệt với nhiệt độ cao, khí ăn mòn hoặc bụi công nghiệp. Dù giá thành cao hơn quạt trực tiếp 15-25%, nhưng khả năng bảo vệ motor, tuổi thọ cao (10-15 năm) và dễ bảo dưỡng giúp tiết kiệm chi phí vận hành dài hạn. Lựa chọn đúng quạt dựa trên lưu lượng, áp suất và điều kiện môi trường sẽ đảm bảo hệ thống hoạt động hiệu quả và bền vững.
